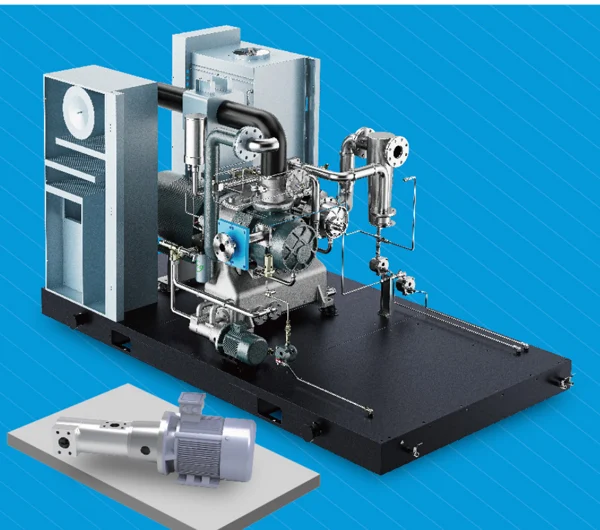

Industrijski brezoljni vijačni zračni kompresor suhega tipa s fiksno hitrostjoprinaša suho, dvostopenjsko vijačno kompresijo v industrijske zračne sisteme z znatnim in stalnim povpraševanjem. Uporabite spodnje tabele modelov, da primerjate dobavljeni pretok zraka, delovni tlak in storitve hlajenja, preden primerjate cene opreme. SEIZE AIR združuje kompresijsko komoro brez olja z ločeno mazanimi pogonskimi komponentami, kar daje proizvodnim ekipam jasno izhodišče za načrtovanje procesnega zraka in njegove nadaljnje obdelave.
Nakup kompresorja postane veliko bolj jasen, ko povpraševanje opisuje, kaj mora zrak narediti. Aktuator, ki deluje zunaj proizvodnega prostora, zrak, ki piha čez končno površino, in zrak, ki vstopa v procesno posodo, predstavljajo različna vprašanja glede kakovosti. Načelo kompresije s suhim vijakom obravnava vbrizgavanje olja v kompresijsko komoro. Končni zračni sistem potrebuje tudi ustrezno kontrolo delcev, vode in onesnaževalcev, ki so že prisotni na vstopu.
Za tovarno z zanesljivim osnovnim povpraševanjem je stiskanje s fiksno hitrostjo praktična konfiguracija, ki jo je treba oceniti. Njegova uporabnost je odvisna od tega, kako pogosto lahko stroj dovaja produktivno polnjen zrak, kako se nadzorni sistem odzove, ko povpraševanje upade, in kako si deli naloge z drugimi kompresorji. Samo večja motorna ocena ne zagotavlja boljšega ujemanja.
Ta stran se osredotoča na dvostopenjske modele SWT s fiksno hitrostjo, ki so navedeni v katalogu brez suhega olja SEIZE AIR, namesto da združuje specifikacije iz različnih družin kompresorjev. Ekipi za nabavo daje ožji izbor uporabne opreme, kolegom vzdrževalcem pa nudi vmesnike, ki jih potrebujejo za pregled: izhodne povezave, storitve hlajenja, dimenzije paketa, ravnanje s kondenzatom in koordinacijo nadzora.
Začnite razpravo o kakovosti zraka na mestu uporabe. Ugotovite, ali se stisnjen zrak dotika sestavin, notranjosti embalaže, občutljivih komponent ali samo strojev, ki jih premikajo. Zabeležite specifikacijo kakovosti, ki jo uporablja lastnik postopka, mesto vzorčenja in delovne pogoje, pod katerimi bo ocenjena skladnost. To prepreči poznejše nesoglasje o tem, ali test na izhodu kompresorja predstavlja končno proizvodno povezavo.
Kompresor brez olja je del te specifikacije. Vlaga lahko kondenzira, ko se stisnjen zrak ohlaja; delci lahko vstopijo skozi sesalni ali distribucijski sistem. Sušenje, filtracija, ureditev odtoka in čista distribucija ostajajo del načrtovanja napeljave. Kadar aplikacija zahteva sterilni zrak ali drugo posebno obdelavo, to zahtevo izrecno navedite v sistemski poizvedbi.
Za javno naročilo ločite opis opreme od zahteve za sprejem. Določite suho kompresijo brez olja za kompresor, nato navedite zahtevano kakovost dovedenega zraka za celotno namestitev. Končni predlog lahko pokaže, kako vsaka komponenta prispeva, kdo jo dobavlja in kje se bo končni sistem testiral. To je veliko bolj uporabno kot vprašanje, ali je stroj preprosto primeren za celotno industrijo.
Stabilen skupni pretok zraka lahko skrije zelo različne vzorce znotraj rastline. Nekateri uporabniki delujejo neprekinjeno, drugi krožijo z pakiranjem ali sestavljanjem, nekateri pa zrak porabljajo samo med čiščenjem. Te dejavnosti združite po stanju proizvodnje: običajna proizvodnja, zmanjšana proizvodnja, zamenjava in zaustavitev. Primerjajte evidenco povpraševanja s temi državami, tako da osnovna dajatev odraža koristno proizvodnjo in ne nenadzorovanega uhajanja.
Pri primerjavi pretoka in tlaka uporabite zapise iz istega obratovalnega obdobja. Zaslon tlaka med polno močjo in ocena pretoka zraka iz prestave v prostem teku ne opisujeta istega delovanja. Vključite lokacijo vsake meritve, saj odčitek v bližini sprejemnika kompresorja morda ne predstavlja pogojev pri najzahtevnejši proizvodni povezavi.
Rezultat bi moral identificirati trajno osnovno zahtevo, spremembe okoli nje in pritisk, potreben pri kritičnem uporabniku. Prav tako bi moralo pokazati, ali je prihodnja proizvodnja zavezana ali le mogoča. To razlikovanje pomaga preprečiti nakup večjega paketa s fiksno hitrostjo, ki bi služil negotovi širitvi, medtem ko trenutna tovarna porabi veliko časa pod predvideno obratovalno dolžnostjo.
Industrijski brezoljni vijačni zračni kompresor suhega tipa s fiksno hitrostjo je najbolje oceniti kot del delujoče zračne postaje. Obrat s stalno osnovno zahtevo lahko to nalogo dodeli enoti s fiksno hitrostjo, medtem ko drug stroj ali usklajen krmilnik postaje upravlja spreminjajoče se povpraševanje. Pomembno vprašanje je, kateri stroj nosi osnovo in kateri se odziva na spremembe.
Primerjajte ureditve nadzora, preden izberete medsuho območje brez olja s fiksno hitrostjoinsuho območje brez olja s spremenljivo hitrostjo. Prve je treba oceniti glede na obremenjeno delovno nalogo in zaporedje postaj; slednji uvaja drugačno strategijo nadzora hitrosti. Uskladite metodo nadzora z izmerjeno porabo, namesto da katero koli oznako obravnavate kot samodejni rezultat učinkovitosti.
Rezervna zmogljivost naj bo ločena od rutinskega dela. Za kontinuiteto proizvodnje je morda potreben rezervni stroj, vendar ni nujno, da ves čas deluje poleg delovne enote. Določite pogoje za zagon rezervne zmogljivosti, prenos dolžnosti in obnovitev po prekinitvi. Te odločitve vplivajo na obnašanje pri delovanju prav tako kot imenska tablica opreme.
V prostoru z več kompresorji lahko več strojev, ki se neodvisno odzivajo na isto spremembo tlaka, povzroči preklop ali neobremenjeno delovanje, ki se mu je mogoče izogniti. Pripravite zaporedje postaj, ki prikazuje običajno enoto, odzivno enoto in rezervno enoto. Pojasnite, kako se zaporedje spremeni, ko stroj ni na voljo. Predlog nadzora mora to zaporedje narediti razumljivo osebju obrata.
Primerjajte tlak na postaji s tlakom v kritičnem procesu, medtem ko se povpraševanje spreminja. Če tlak v postaji ostane sprejemljiv, proizvodni priključek pa izgubi tlak, raziščite obdelavo in distribucijo, preden povečate nastavitev kompresorja. Filtri, sušilniki, izolacijski ventili in premajhne veje lahko ločijo oba odčitka. Popravek omejitve lahko spremeni specifikacijo opreme, ki bi bila sicer zahtevana.
Kjer bodo obstoječi kompresorji ostali, v poizvedbo vključite njihove krmilne vmesnike in stanje delovanja. Nov stroj mora delovati s tem nameščenim sistemom. Katalog SEIZE AIR opisuje komunikacijske vmesnike krmilnika, vključno z RS485, Ethernet in USB; projektna razprava mora ugotoviti, kateri vmesniki in funkcije postaje so vključene v ponujeno konfiguracijo.
Primerjajte ponudbe pri istem tlaku, referenčnem pretoku zraka in meji dovoda. Ponudbe samo za kompresorje in ponudbe za celotno postajo lahko vključujejo različno opremo za sušenje, filtracijo, hlajenje in nadzor. Navedite te postavke izrecno, tako da nižja začetna cena ne prikriva ločenega komunalnega projekta ali manjkajoče stopnje obdelave.
Za primerjavo obratovalnih stroškov ločite moč motorja, prikazano v tabeli modelov, od izmerjene električne energije celotnega paketa. Ocena motorja določa navedeno velikost opreme. Energetska ocena lokacije zahteva ustrezen vnos paketa in obratovalno dolžnost, vključno z obdobji naloženega in neobremenjenega. Pred interpretacijo kakršnih koli stroškovnih izračunov opišite mejo merjenja.
Ocenite dostop do vzdrževanja in tveganje proizvodnje skupaj z porabo energije. Vprašajte, kako deluje servisna izolacija, kako je mogoče odstraniti opremo in kako naprava zadržuje zrak med načrtovanim delom. Predlog, ki pojasnjuje zaporedje delovanja in servisno ureditev, omogoča nakupu, inženiringu in vzdrževanju pregled iste namestitve. To skupno razumevanje je močnejša podlaga za odobravanje kot splošna izjava o dolgoročnem gospodarstvu.

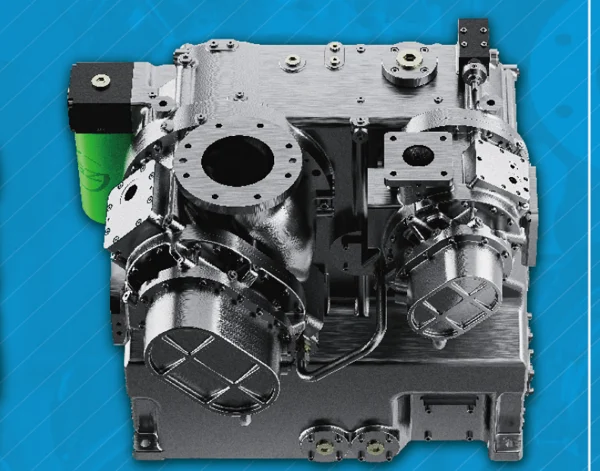

Zračni blok uporablja zaporedne kompresijske stopnje. Katalog prikazuje razporeditev rotorja in povezovalno zračno pot, s hladilno opremo, ki upravlja toploto, povezano s kompresijo. Z ločevanjem teh funkcij je lažje razpravljati o paketu: zračni blok stisne zrak, hladilni sistem odstranjuje toploto in obdelavni niz pripravlja zrak za proces.
Suho stiskanje pomeni, da mazalno olje ni vbrizgano v kompresijsko komoro. Komponente pogona še vedno zahtevajo mazanje. Katalog opisuje vezje oljne črpalke za zobnike, ležaje in povezane hladilne funkcije, ločeno od poti stisnjenega zraka. Načrtovanje vzdrževanja torej vključuje čistočo zračne strani in stanje mehanskega mazalnega sistema.
To razlikovanje je pomembno za nadomestne projekte. Ekipa, ki preide z opreme z vbrizgavanjem olja, bi morala pregledati ureditve mazanja in hlajenja kompresorja, namesto da domneva, da paket brez olja ne zahteva servisiranja olja. Prav tako mora oceniti obstoječe sprejemnike in distribucijo glede čistoče, ki jo zahteva nova specifikacija procesnega zraka.

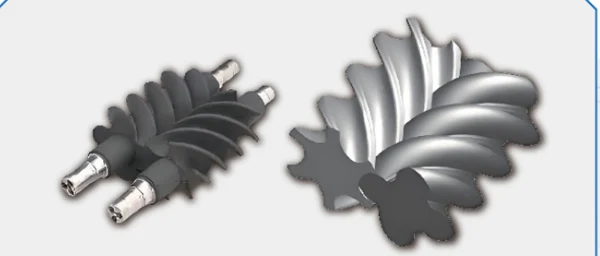

Katalog brez suhega olja identificira prevleko rotorja, ki vključuje MoS2 in poseben sistem prevleke, visokotemperaturne ležaje SKF in natančne zobnike. To so pomembne podrobnosti komponent za tehnično razpravo o zračnem bloku. Pregledati jih je treba skupaj s ponujenim modelom, vzdrževalno dokumentacijo in pogoji delovanja predlagane namestitve.
Geometrija rotorja in razmerje med vrtljivimi in mirujočimi deli sta osrednjega pomena za suho vijačno stiskanje. Za kupca je praktična posledica, da s ponudbo zahteva ustrezno dokumentacijo zračnega bloka, servisna navodila in identifikacijo delov. Zaradi tega je opremo mogoče vzdrževati kot identificiran sklop in ne kot niz generičnih opisov.
Ko primerjate ponudbe, imejte identifikacijo komponent in dokaze o delovanju v ločenih stolpcih. Blagovna znamka ležaja ali opis prevleke pojasnjuje izbiro dizajna; podatki o tlaku in dovedenem zraku modela pojasnjujejo obratovalno dolžnost. Oba prispevata k odločitvi, vendar nobena ne nadomešča drugega. S tem pristopom so tudi tehnična pojasnila natančnejša, ko dobavitelji ponujajo različne konfiguracije.

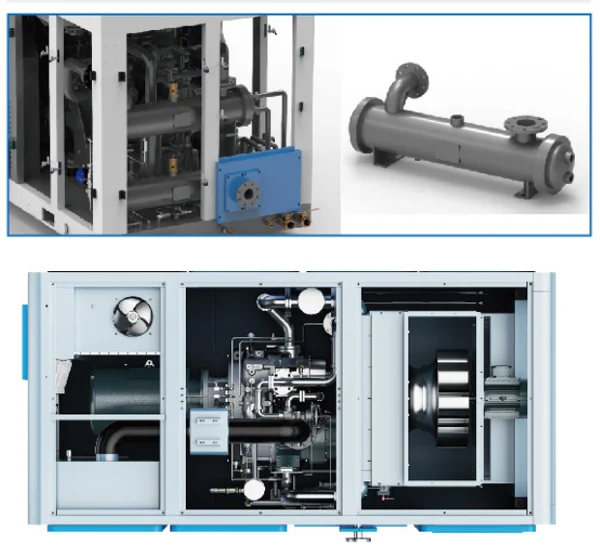

Pri izbiri hlajenja je treba upoštevati pripomočke, ki so na voljo ob namestitvi. Zračno hlajen paket potrebuje načrtovano pot za vstopni zrak in odvedeno toploto. Vodno hlajeni paket potrebuje ustrezno storitev hlajenja vode in dogovorjeno povezavo. Oba zahtevata dostop za pregled in čiščenje; nobena ne bi smela biti postavljena samo tako, da se njen obris omare prilega preostalemu talnemu prostoru.
Katalog opisuje večjezični krmilnik z informacijami o temperaturi in tlaku ter komunikacijskimi možnostmi. Med pregledom predloga določite prikazane obratovalne vrednosti, alarme, daljinske signale in nadzorne odgovornosti, ki jih potrebuje obrat. Jasen seznam alarmov pomaga vzdrževanju razlikovati med težavami pri hlajenju, odzivom nadzora tlaka in načrtovano zaustavitvijo.
Za to poizvedbo s fiksno hitrostjo uporabite tehnični urnik s fiksno hitrostjo. Funkcije, opisane drugje za motorje s spremenljivo hitrostjo s trajnim magnetom ali krmiljenje ventilatorja s spremenljivo hitrostjo, pripadajo njihovim ustreznim konfiguracijam. Dokument o nakupu mora identificirati dejanski pogon, zagonsko napravo in dobavljeni krmilnik, tako da komercialne primerjave sledijo istemu tehničnemu obsegu.
Spodaj si oglejte uradno predstavitev serije SEIZE AIR suhe brez olja za vizualni pregled družine izdelkov.
Uporabite razpored industrijskega brezoljnega vijačnega zračnega kompresorja suhega tipa s fiksno hitrostjo, tako da najprej uskladite zahtevani delovni tlak, nato pa primerjate prosti dovod zraka znotraj tega tlačnega stolpca. Spodnje izbrane vrstice prihajajo iz dvostopenjskega dela s fiksno hitrostjo kataloga SEIZE AIR brez suhega olja, različica 2025.10, natisnjene strani 09–10.
Brezplačna dobava zraka je navedena za celoten paket v skladu z ISO 1217 Dodatek C, z absolutnim vstopnim tlakom 1 bar in temperaturo vstopnega zraka 20 °C. Stolpec moči povzema navedbo kW motorja v katalogu. Ni nadomestilo za merjenje vhodne moči celotnega paketa.
To so izbori modelov, specifičnih za pritisk. Vrednost pretoka v enem stolpcu se ne sme kombinirati s tlakom iz drugega stolpca za opis istega delovanja. Nenavedena kombinacija 10 palic za SWT-37A/W je ostala kot pomišljaj, pri čemer se ohranijo informacije o izbiri v izvorni tabeli.
| Kataloški model | Motor kW | FAD pri 7 barih, m³/min | FAD pri 8 barih, m³/min | FAD pri 10 barih, m³/min |
|---|---|---|---|---|
| SWT-37A/W | 37 | 5.60 | 5.60 | — |
| SWT-45A/W | 45 | 6.50 | 6.50 | 5.50 |
| SWT-55A/W | 55 | 8.50 | 8.40 | 6.50 |
| SWT-75A/W | 75 | 12.60 | 12.60 | 10.30 |
| SWT-90A/W | 90 | 15.20 | 15.00 | 12.50 |
| SWT-132A/W | 132 | 24.50 | 22.00 | 19.50 |
Razmislite o vrstici SWT-55A/W: katalog navaja 8,50 m³/min pri 7 barih, 8,40 m³/min pri 8 barih in 6,50 m³/min pri 10 barih. Ime modela in moč motorja ostaneta enaka, vendar je razpoložljivi pretok odvisen od izbranega tlaka. Zahtevo, ki je blizu eni od teh vrednosti, je treba oceniti pri dejanskem delovnem tlaku.
Vrstica SWT-75A/W kaže še eno koristno razliko. Njegova navedena dobava je 12,60 m³/min pri 7 in 8 barih, medtem ko je vnos pri 10 barih 10,30 m³/min. Ne gradite neprekinjene krivulje delovanja z združevanjem teh vnosov v katalog. Uporabite jih za identifikacijo ustrezne dajatve in zahtevajte ustrezno konfiguracijo v ponudbi.
Za povpraševanje po zamenjavi primerjajte te vrstice z zahtevami po dobavljenem zraku za namestitev, ne le z močjo motorja starega kompresorja. Spremembe v proizvodnji, izgube tlaka in dodatki za obdelavo zraka lahko povzročijo, da je stara tablica z imenom slab vodnik za nove zahteve. Tabela postane uporabna, ko je priložena jasno opisani operativni nalogi.
Spodnji mehanski razpored ohranja enake prve štiri izbire modelov skupaj, tako da lahko inženiring neposredno primerja obe ureditvi hlajenja. Mere so dolžina × širina × višina v milimetrih, teže pa kataloške vrednosti paketov v kilogramih. To so dimenzije opreme in ne prostori za namestitev ali dimenzije transportnih zabojev.
Preverite izhod glede na izbrano konfiguracijo hlajenja in model. Za SWT-75A/W je v katalogu naveden DN80 za vodno hlajeni paket in DN50 za zračno hlajeni paket. Risbe, pripravljene okoli ene ureditve, zato ne smete ponovno uporabiti nespremenjene za drugo.
Dimenzijska razlika vpliva tudi na načrtovanje dostopa. Sprejemna vrata, obračalne poti, dvižne naprave in prostor za vzdrževanje je treba preveriti glede na končno risbo paketa. Ohranite izbrano hladilno ureditev v specifikaciji nakupa in na načrtu namestitve, da ostaneta načrt opreme in gradbena dela usklajena.
| Model | Hlajenje | Izhod zraka | Teža, kg | D × Š × V, mm |
|---|---|---|---|---|
| SWT-37A/W | voda | DN50 | 2.200 | 2440 × 1700 × 1660 |
| SWT-37A/W | zrak | DN50 | 2300 | 3050 × 1700 × 1700 |
| SWT-45A/W | voda | DN50 | 2300 | 2440 × 1700 × 1660 |
| SWT-45A/W | zrak | DN50 | 2400 | 3050 × 1700 × 1700 |
| SWT-55A/W | voda | DN50 | 2400 | 2440 × 1700 × 1660 |
| SWT-55A/W | zrak | DN50 | 2.500 | 3050 × 1700 × 1700 |
| SWT-75A/W | voda | DN80 | 3.000 | 3200 × 1950 × 1810 |
| SWT-75A/W | zrak | DN50 | 3.100 | 3450 × 1800 × 1850 |
V katalogu je navedena standardna električna napetost 380 V, 50 Hz, trifazna, na voljo pa so tudi druge napetosti. V povpraševanje vključite namembno oskrbo, začetno ureditev in električne zahteve na mestu. Citirani električni razpored bi moral opredeliti ponujeno konfiguracijo, namesto da bi prepustil monterju, da jo sklepa iz splošne kataloške opombe.
Za akustično oceno se izvorna tabela sklicuje na meritve ISO 2151 na razdalji 1 m z navedeno toleranco ±3 dB. V teh izbranih vrsticah ne zagotavlja vrednosti hrupa modela. Zahtevajte ustrezne akustične informacije, ko prostor s kompresorjem, delovno mesto ali meja zgradbe povzročajo zvok kot sprejemljivo težavo.
Ohranite enako disciplino za pripomočke, ki jih ni v izbirni tabeli. Pogoji hladilne vode, zahteve glede prezračevanja, začetni tok in servisne razdalje spadajo v projektno dokumentacijo za posamezni model. Če jih zgodnje navedete kot dobavljive ponudbe, ekipa obrata pomaga dokončati načrt, ne da bi se zanašala na specifikacijo iz drugega paketa.
Nakup procesnega zraka je najučinkovitejši, če je v opisu aplikacije navedena kontaktna točka in posledica slabe kakovosti. Živilski obrat, elektronska delavnica in pakirnica lahko vsi uporabljajo suh stisnjen zrak, vendar lahko zahtevajo drugačno obdelavo, distribucijo in preskušanje. Naslednja matrika je orodje za načrtovanje teh pogovorov.
Pomaga tudi pri odločitvi, ali zahtevana naprava sodi v osrednjo prezračevalno sobo ali pa je za kritičnega uporabnika primernejša ločena oskrba. Ohranjanje vidne zahteve glede uporabe se izogne uporabi najstrožjih procesnih pogojev brez razlikovanja za vsak električni priključek, hkrati pa ohrani zahtevano kakovost, kjer je to pomembno.
| Proizvodna naloga | Določite pred izbiro | Posledice namestitve |
|---|---|---|
| Embalaža ali izdelek v stiku z zrakom | Kontaktna lokacija, zahteva glede kakovosti in metoda vzorčenja | Določite obdelavo in preverjanje na ustreznem mestu uporabe |
| Dobava instrumentov in aktuatorjev | Zahtevani delovni tlak in toleranca prekinitev | Pregled sprejemnika, distribucije in nadzora dežurstva/pripravljenosti |
| Čiščenje površine ali sušenje komponent | Zahteve glede delcev, vlage in olja na šobi | Preverite končne filtre, delovanje sušilnika in čistočo na koncu |
| Centralni tovarniški zrak | Istočasno povpraševanje po stopnjah proizvodnje | Ločeno osnovno dajatev, spreminjajoče se povpraševanje in rezervna zmogljivost |
Sprememba na kompresijo brez suhega olja je tudi pregled napeljave na koncu. Ugotovite, kje se povezuje stara oprema, ali bo obstoječa obdelava ostala in kateri sprejemniki ali veje služijo uporabnikom, občutljivim na kakovost. Obstoječe razmere distribucije lahko vplivajo na dovedeni zrak tudi po zamenjavi kompresorja.
Preden odstranite stari stroj, se dogovorite o zaporedju preklopov. Proizvodnja bo morda potrebovala začasno dobavo, nadzorovano obdobje izolacije ali postopen prenos uporabnikov. Inženirski obseg mora opredeliti čiščenje, inšpekcijo in testiranje zadržanih komponent, kjer to zahteva specifikacija procesa. To je še posebej uporabno, kadar centralno zračno omrežje služi tako običajnim javnim službam kot občutljivim aplikacijam.
Zagon mora nato dokazati dogovorjeno obremenitev na ustreznem priključku. Zabeležite konfiguracijo kompresorja, ureditev za obdelavo zraka in proizvodne pogoje s preskusom. Tako je rezultat sledljiv do nameščenega sistema in daje vzdrževanju osnovo za kasnejšo primerjavo. Pomaga tudi pri nabavi pri zaključku projekta glede na dobave, dogovorjene pred prihodom opreme.

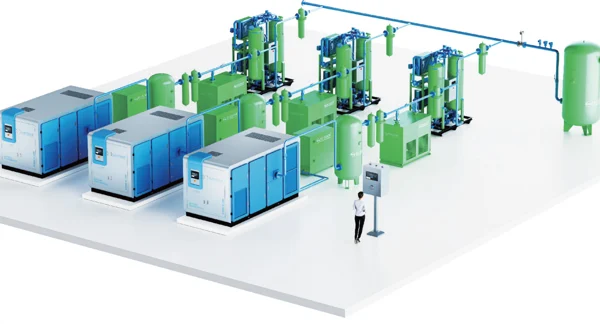

Osrednji dvostopenjski paket vijakov je ena od možnosti znotraj širše zasnove zračnega sistema. Če se razmišlja o manjši namenski dobavi, primerjajte zahteve zDružina spiralnih kompresorjev brez olja. Ustrezna primerjava je dobava, obdelava, razpoložljivi prostor in vzorec delovanja, ne pa samo princip kompresorja.
Znotraj fiksnega suhega območja obstoječestran z izdelki, osredotočenimi na elektronikoponuja drugo vstopno točko aplikacije. Ta stran dodaja izbiro tlaka za tlakom in načrtovanje hladilnih paketov za splošno industrijsko nabavo. Izberite podporne informacije, ki se ujemajo z dejanskim postopkom, namesto da industrijsko oznako obravnavate kot popolno specifikacijo.
Za novo postajo določite načrtovano širitev ločeno od začetne operativne zahteve. Modularna postavitev, jasni distribucijski vmesniki in definirana rezervna strategija lahko ohranijo prihodnje možnosti. Izbira kompresorja mora še vedno podpirati proizvodno obremenitev, ki bo obstajala, ko bo naprava začela delovati.
SEIZE AIR je blagovna znamka Seize Compressor (Shanghai) Co., Ltd., proizvajalca s sedežem v Šanghaju, ustanovljenega leta 2009. Njegova literatura o izdelkih brez suhega olja opisuje kompresijski sklop, sistem mazanja, možnosti hlajenja in krmilnik poleg podatkov o modelu, specifičnih za tlak. Te podrobnosti dajejo kupcu praktično osnovo za pogovor o dobavljenem paketu s tovarno.
Za proizvajalca zračnih kompresorjev na Kitajskem uporaben izvozni predlog povezuje tehnično izbiro z dokumenti, ki jih zahteva cilj. V ponudbi prepoznajte izbrani model, električno napeljavo, konfiguracijo hlajenja in priključke. Kadar projekt zahteva certificiranje ali posebne dokumente o skladnosti, navedite te rezultate in njihov veljavni obseg v poizvedbi.
Enak pristop podpira načrtovanje inšpekcijskih pregledov. Določite, kateri pregledi so del naročila in kateri rezultati so potrebni za sprejem. Jasno napisan razpored omogoča kupcu in dobavitelju razpravljati o isti opremi in se izogne zamenjavi načrta tehničnega prevzema s splošno trditvijo o kakovosti.
Začnite z identiteto in konfiguracijo: model, serijska identifikacija, podatki na imenski tablici in dogovorjeni obseg dobave. Sledite ustreznim mehanskim in električnim vmesnikom, vključno z izbrano hladilno ureditvijo. S temi pregledi se ugotovi, da je dostavljeni paket tisti, ki se uporablja za načrtovanje namestitve.
Za pregled delovanja navedite tlak, referenčni pretok, merilno metodo in mejo električnega merjenja. V razpravo o naročilu vključite predvideno postavitev testa in zahtevano obliko poročila. Primerjava kataloške vrednosti FAD z meritvijo, opravljeno na nedefinirani nižji lokaciji, lahko povzroči zmedo glede izgub pri obdelavi, puščanju sistema in stanju proizvodnih uporabnikov.
Preglejte tudi nadzorne funkcije z operativno skupino. Alarme, zaustavitvene sekvence, oddaljene vmesnike in prenos nalog je treba razumeti, preden se zanesete na stroj za proizvodnjo. Razpored prevzema, ki zajema te funkcije, ustvari boljšo predajo kot dokument, osredotočen samo na videz in velikost motorja. Končno dogovorjeni obseg mora opredeliti odgovornosti za preglede kompresorja in zagon celotnega sistema.
Zahtevajte navodila za uporabo, specifične za model, električne risbe, identifikacijo potrošnega materiala in načrt vzdrževanja kot del predaje opreme. Uskladite te dokumente z nameščeno konfiguracijo, tako da ekipi za vzdrževanje med servisnim dogodkom ni treba izbirati med različnimi ureditvami hlajenja ali nadzora.
Hranite lokalno datoteko opreme, ki povezuje končno risbo, serijsko identifikacijo in izhodišče zagona. Vključite kakršno koli krmilno zaporedje, specifično za lokacijo, ter lokacijo komponent za obdelavo zraka in odvodnjavanje. Ta zapis pomaga poznejšemu vzdrževanju razlikovati med spremembo opreme in spremembo v proizvodnem zračnem omrežju.
Za naročila v tujini se pred nakupom pogovorite o obsegu rezervnih delov in dogovoru o podpori. Zagotovite namembno in lokalno vzdrževalno zmogljivost, da lahko ponudba obravnava ustrezno dokumentacijo in potrebe po delih. Garancijski pogoji, servisne obveznosti in komercialni pogoji spadajo v dogovorjene dokumente naročila. Jasno lastništvo teh elementov pomaga obema ekipama rešiti vprašanja takoj, ko namestitev deluje.
Načrtovanje namestitve se začne z risbo končne razporeditve in izbranimi priključki. Na načrtu prostora označite dovodno električno pot, odvod stisnjenega zraka, priključke za hlajenje, odvod kondenzata in dostopne poti. Dodajte opremo za obdelavo na nižji stopnji, namesto da bi jo obravnavali kot prostor, ki ga je treba najti po namestitvi kompresorja.
Pri zračnem hlajenju naj bodo dovodne in izpušne poti ločene, da se odvedena toplota ne vrne takoj v dovod hladilnega zraka. Za vodno hlajenje določite vodno storitev in pogoje delovanja, preden dokončate cevovod. V obeh primerih ugotovite, kako je mogoče pregledati in očistiti hladilne površine, ne da bi poškodovali nepovezano opremo.
Za okoljske omejitve in prostore za namestitev uporabite navodila za posamezni model. Zgornje mere opisujejo ovojnico paketa; ne vključujejo prostora, potrebnega za varno servisiranje, električna dela ali odstranitev komponent. Potrdite, da sprejemne in vzdrževalne poti ostanejo uporabne tudi po namestitvi letalske postaje in okoliških storitev.
Pred zagonom preverite dobavljeno električno napeljavo glede na projektni načrt in preverite hladilne in odvodne priključke glede na namestitveno risbo. Prepričajte se, da so izolacija, odtoki in nadaljnja obdelava pripravljeni za predvideno zaporedje delovanja. Pri zagonu je treba upoštevati navodila za veljavno opremo in odgovornosti, dogovorjene za projekt.
Med zagonom opazujte sistem skozi reprezentativna proizvodna stanja. Skupaj zabeležite tlak v postaji, tlak pri kritičnem uporabniku, stanje zdravljenja in stanje delovanja kompresorja. To poveže odziv stroja s potrebo po zraku, namesto da ustvari ločene odčitke brez konteksta delovanja.
Dokončajte predajo z osnovnim načrtom, ki ga lahko vzdrževanje ponovi. Identificirajte merilne položaje in ohranite izbrane nastavitve, informacije o alarmih in konfiguracijo opreme. Če je kakovost dobavljenega zraka zahteva za sprejemljivost, temu zapisu priložite dogovorjene rezultate preskusa na mestu uporabe. Kombinacija konfiguracije, pogojev delovanja in izmerjenega rezultata je tisto, zaradi česar je prihodnja primerjava koristna.
Ko proizvodnja poroča o težavi z zrakom, najprej ugotovite, kje se pojavi sprememba. Nizek odčitek na oddaljenem stroju in nizek odčitek na izhodu kompresorja nakazujeta različni poti preiskave. Zabeležite stanje proizvodnje z opazovanjem, da se dogodek začasnega povpraševanja ne zamenja za trajno izgubo zmogljivosti.
Spodnja tabela ločuje simptome tlaka, hlajenja in kakovosti zraka. Namenjen je pomoči ekipi obrata pri pripravi uporabnih informacij za vzdrževanje in tehnično podporo. Alarmi in intervencije opreme morajo slediti navodilom za posamezni model, zlasti kadar gre za dostop do vročih, električnih komponent ali komponent pod tlakom.
| Opaženi simptom | Primerjajte ali izmerite | Verjetna pot preiskave | Koristne naslednje informacije |
|---|---|---|---|
| Tlak v postaji drži; oddaljeni uporabnik upočasni | Pritisk pred in po zdravljenju ter vzdolž prizadete veje | Omejitev filtra/sušilnika, položaj ventila ali izguba distribucije | Stanje proizvodnje in lokacije, kjer se pritiski razlikujejo |
| Več uporabnikov skupaj izgubi pritisk | Tlak v postaji, stanje kompresorja in sočasna zahteva | Povečanje povpraševanja, nerazpoložljiva delovna zmogljivost ali krmilno zaporedje | Naloženo/neobremenjeno stanje in kateri stroji so bili na voljo |
| Alarm, povezan s hlajenjem, ali sprememba temperature | Informacije o krmilniku in stanje hlajenja | Recirkulacija toplote, čistoča izmenjevalnika ali menjava vode | Zgodovina alarmov, ureditev hlajenja in opazovanja pripomočkov |
| Prijavljena vlaga na proizvodnem priključku | Delovanje sušilnika, funkcija odvajanja in mesto vzorčenja | Stanje obdelave, odstranitev kondenzata ali hlajenje po toku | Točka opazovanja in stanje delovanja |
| Delovanje brez obremenitve se nadaljuje med nizko proizvodnjo | Profil povpraševanja in zaporedje postaj | Neusklajenost osnovnega delovanja, puščanje ali interakcija med nadzorom tlaka | Zapis stanja delovanja usklajen s proizvodno dejavnostjo |
Povpraševanje o industrijskem suhem brezoljnem vijačnem zračnem kompresorju s fiksno hitrostjo bi moralo povezati zahteve postopka s specifičnim modelom in paketom. Spodnja vprašanja obravnavajo odločitve, ki običajno vplivajo na razpored opreme, obseg namestitve in načrt prevzema. Prav tako pomagajo nabavni ekipi pridobiti primerljive ponudbe, ne da bi morali prevesti široke trženjske opise v tehnične zahteve.
Ne. Brez olja opisuje postopek stiskanja; ne odstrani vodne pare iz vsesanega zraka. Ker se stisnjen zrak ohlaja, upravljanje vlage ostaja sistemska zahteva. Izberite ureditev sušenja in odvajanja glede na zahtevane pogoje dobavljenega zraka in okolje, v katerem delujejo distribucija in končni uporabniki.
Navedite zahtevano kakovost zraka na procesnem priključku in v povpraševanje vključite predviden obseg čiščenja. To omogoča, da se kompresor in oprema za obdelavo obravnavata skupaj, namesto dodajanja sušilnika po tem, ko je paket že izbran in proračun za tlak določen.
Lahko je del usklajene zračne postaje, še posebej, če opravlja precejšnjo dolžnost v bazi. Ocenite, kako postaja obravnava spreminjajoči se del povpraševanja, kako rezervna zmogljivost začne delovati in kako se stroji izognejo nasprotujočim si odzivom na spremembe tlaka. Ustrezna razporeditev sledi profilu delovanja.
Če bi predlagani paket s fiksno hitrostjo večino svojega rutinskega delovanja preživel neobremenjen, preglejte velikost in strategijo postaje. Primerjajte dejansko delovno nalogo z razpoložljivimi krmilnimi konfiguracijami, preden se zavežete nazivni vrednosti motorja. Med tem pregledom naj bodo vidne kontinuiteta proizvodnje in zahteve glede rezerv.
Izbirajte med razpoložljivimi pripomočki, upravljanjem ogrevanja prostora in dostopom za vzdrževanje. Zračno hlajenje odvaja toploto v zasnovo prezračevanja prostora. Vodno hlajenje uvaja zahtevo za vodno storitev, ki mora biti združljiva s ponujenim paketom. Izbrana ureditev spremeni tudi mehanski razpored, kot je prikazano v tabeli modelov.
S povpraševanjem navedite lokacijo namestitve in razpoložljive storitve. Pred dokončanjem gradnje prostora ali naročilom povezovalnih cevovodov zahtevajte končno ureditveno risbo in načrt komunalnih naprav za izbrano konfiguracijo.
Pošljite zahtevani tlak kritičnemu uporabniku, izmerjeno ali dokumentirano potrebo po pretoku zraka, delovni vzorec proizvodnje in zahtevano kakovost zraka. Vključite namembno električno oskrbo, želeno ureditev hlajenja, razpoložljiv prostor za namestitev in vse obstoječe kompresorje, ki bodo ostali v uporabi. Določite obseg zdravljenja in nadzor postaje, ki ga želite vključiti.
Dodajte dokumente o sprejemu in zahteve glede destinacije, ki jih potrebuje odobritev nakupa. S temi vložki,obrnite se na SEIZE AIR za predlog za določen modelki povezuje izbrani kompresor, njegove pomožne vmesnike in celotno funkcijo zračnega sistema. To daje inženiringu jasen paket za pregled in nakup definirano osnovo za primerjavo končnega naročila.
